TPR需要測試的物性參數很多，例如有：比重，硬度，拉伸強度，回彈性，永久壓縮變形，斷裂伸長率，熔指等等，其中硬度是TPR的一個關鍵物性參數。對于硬度測試通常采用邵氏A，邵氏C，邵氏D三種測試儀器。

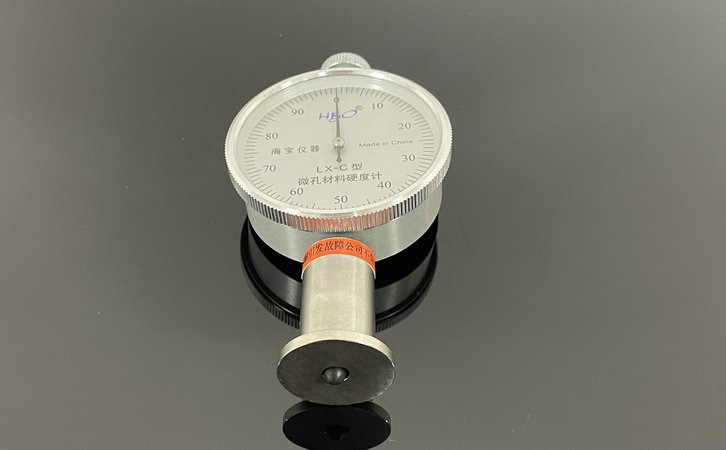

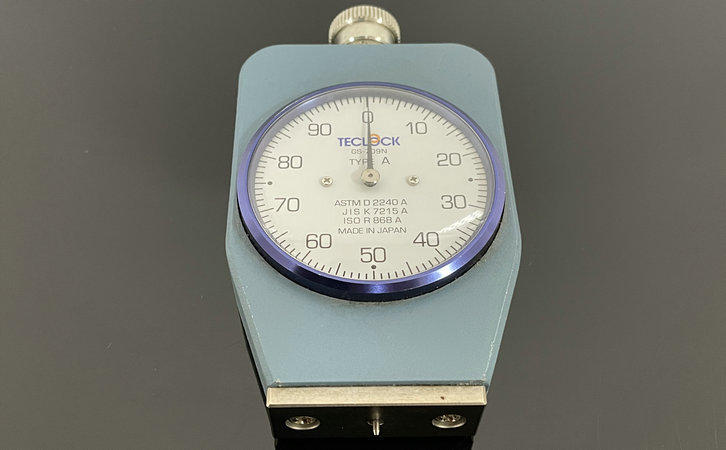

硬度計是測量橡膠、海綿膠、塑料等非金屬材料硬度的國際標準設備。TPR制品大部分都是采用邵氏A來測試，對于一些超軟系列的TPR材料選擇邵氏C來測試，如凝膠、微蜂窩泡沫和海綿。

邵氏硬度A，硬度范圍0~100A,但一般在30~90A這個范圍測量的數值比較準確。

邵氏硬度C，硬度范圍0~100C,但一般硬度在5~60C，用來表述硬度在30A以下低硬度的TPE。

邵氏硬度D,硬度范圍0~100D,對TPE而言，有意義的硬度范圍在40~70D.90A以上的TPE一般用邵氏硬度D來表述，這樣測量的數值比較準確。

硬度是指材料的抗擠壓性。TPR材料的硬度與產品的厚度有關。我們通常覺得同樣硬度的材料越厚，材料就越硬。測量材料的硬度與測量方法和TPR制品的厚度有關，這就是為什么？ASTM方法規定材料厚度為0.250英寸的原因，這就是硬度不受厚度影響的范圍。

測量硬度時，通常報告的硬度為瞬時硬度或10秒延遲硬度。不同的供應商可能有不同的方法來測量硬度，并且存在測量誤差。影響硬度的重要因素有幾個，包括TPR的模數和蠕變，或制品表面的紋理。

TPR材料的硬度還會受到環境溫度高低的影響，相同物性的TPR材料在夏天比冬天軟(一般5A左右)。這是因為溫度超過一定范圍會影響材料表面的柔軟度。

下面TPR材料生產廠家金華市國豐橡塑有限公司的技術人員羅列了幾點測試硬度需要注意的細節。

1、測量試片和環境溫度。

測量前，試驗片應在18~28℃的溫度環境中儲存5小時，然后進行測量。（試驗片本身或環境的溫度會影響測量結果。冬季測量試件的硬度很硬，夏季或試件在冷卻前測量，試件的硬度會很軟）。

2、測量試片尺寸要求。

試片厚度為0.25英寸，即6.35mm，至少不小于6mm；長度不小于35mm；寬度不小于15mm。如果試片厚度不那么厚，可以平行重疊多個試片，但不超過4個。

3、TPR硬度偏差。

由于測量誤差或成分中各組分配重量的誤差，不同批次的TPR材料會產生一定的硬度波動。一般認為，硬度在±3A范圍內被認為是一個合理的公差范圍。

4、測量讀數時間。

測量分為即時讀數和5秒后讀數。即時讀數是指按壓試件后立即讀數。5秒讀數是指壓針完全作用于試件后，延長5秒再讀數。目前行業內大部分采用5秒延遲讀數，測量數據準確。

5、TPR材料硬度的錯覺。

同樣的硬度，不同的試件厚度，給人不同的硬度感。就像70度的TPE材料一樣，1毫米厚的薄片會更容易彎曲，感覺更軟；做一個1厘米厚的板，會很難彎曲，感覺很硬。

TPR材料配方體系中通常是通過橡膠油、PP、碳酸鈣等物質的含量來調節硬度的，其中橡膠油一般只可以降低硬度，而增加PP或者碳酸鈣等物質的量時，硬度會增加，反之亦然。

TPR材料的硬度范圍為0~100邵氏A，在此硬度范圍內，您可以選擇任何適合您產品要求的硬度。常用硬度為0A、5A、10a、15a、20a、25A、30a、35A、40a、45A、50a、55A、60A、65A、70A、75A、80A、85A、90a、95A、100A。

如果您有TPR制品需要做硬度測試，請把樣品給到國豐橡塑，我們有專ye的技術人員來做測量。我們公司配備了硬度計，比重儀，熔指測試儀，水分含量測試儀，環境模擬測試儀器，抗沖擊強度測試儀，拉力測試儀，耐磨測試儀器等等。
