自2006年至2020年12月，巴陵石化已累計產(chǎn)銷SEBS產(chǎn)品60.25萬噸，國內(nèi)市場占有率近60%，所以巴陵石化SEBS系列產(chǎn)品也是我們軟塑料TPR和TPE生產(chǎn)廠家必選基材。巴陵石化生產(chǎn)的SEBS牌號有：YH-501T、502T、503T、506T、533T、561T、602T、604T、688T等。今天國豐橡塑工程師為大家介紹YH-503的物性特點。

YH-503分子量是線型SEBS中蕞高的，高填充下的力學(xué)性能優(yōu)xiu、與PP共混時形成的雙INP網(wǎng)絡(luò)完整，主要用于共混產(chǎn)品。YH-503主要用于共混彈性體的基礎(chǔ)材料，如各種包覆材料、密封條、抗振材料、道路標(biāo)志油漆、其它彈性體的補強、塑料增韌改性等。

YH-503在加工時可與大多數(shù)塑料共混，不同塑料對其蕞終制品的性能有不同的影響，如在YH-503共混材料中加入粉狀PPO時強化了苯乙烯與丁二烯的相分離，彈性體的耐溫性能、力學(xué)性能、剛性、表面的滑爽感明顯增強；在其中加入適量的α-甲基苯乙烯和丙烯腈的共聚物時制品表面不粘。

YH-503SEBS用途：廣泛用于生產(chǎn)高檔彈性體、塑料改性、膠粘劑、潤滑油增粘劑、電線電纜的填充料和護套料等。
YH-503SEBS特性：具有優(yōu)異的耐老化性能，既具有可塑性，又具有高彈性，無需硫化即可加工使用，邊角料可重使用，SEBS具有良好的耐候性、耐熱性、耐壓縮變形性和優(yōu)異的力學(xué)性能：
YH-503SEBS加工：SEBS共混物可以采用注射、擠出及吹塑等熱塑性加工方法制造各種物件。加工溫度一般在190~260℃之間；加工時要求剪切速率較高，且宜采用高注塑率和高壓縮比的螺桿。

SEBS-YH503基礎(chǔ)配方：

1、邵氏A10度彈性體配方： YH-503 PP 5份 白油 70份 抗氧劑 1份 將上述物料經(jīng)高速捏合機充油混勻，再加入雙螺桿擠出機（L/D≥32）于190~230℃之間造粒即可。

2、邵氏A75度彈性體： YH-503 350份 PP 250份 白油 500份 此配方彈性體300%定伸5.2MPa、伸長率470%，可用于包覆材料。以上配方可根據(jù)用戶實際需要加入0~20份鈣粉以降低成本。

SEBS-YH503基本參數(shù)：

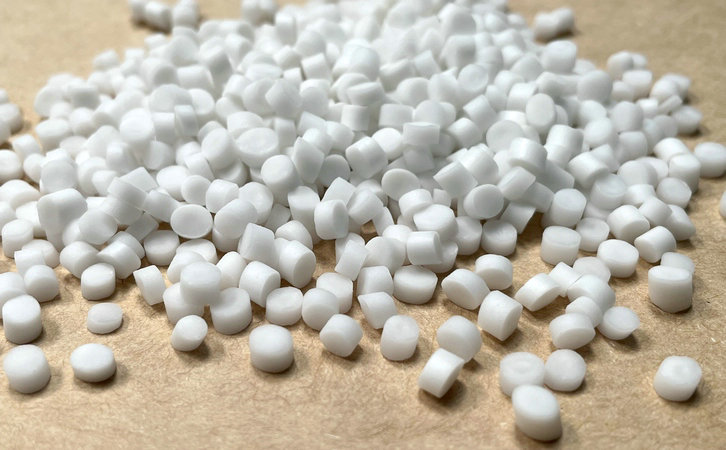

1、外觀：白色或淺色，呈粉末或均勻粒狀，不含機械雜質(zhì)及油污。

2、苯乙烯含量：33%（重量、參考）；

3、結(jié)構(gòu)：線型；

4、拉伸強度（≥MPa）：16；

5、扯斷伸長率（≥%）：400；

6、300%定伸應(yīng)力（≥Mpa）：3.0；

7、扯斷變形（≤%）：408

8、邵氏A硬度≥（A）：70；

9、甲苯溶液粘度（25℃、10%、Mpa.s）：600~6000；

10、揮發(fā)分（≤%）：1.0

11、加氫度（≥）：97

SEBS共混物可以采用注射、擠出及吹塑等熱塑性加工方法制造各種物件。SEBS與SBS在產(chǎn)品結(jié)構(gòu)方面有所不同，在加工溫度也略有不同。在加工溫度方面，SBS加工溫度一般在150~200℃之間，而SEBS一般在190~260℃之間；SBS加工時，要求剪切速率較低，而SEBS加工時要求剪切速率較高；注塑成型時，SBS一般采用適中的剪切速率，擠出成型一般采用低壓縮比的螺桿，而SEBS加工時，宜采用高注塑率和高壓縮比的螺桿。金華市國豐橡塑有限公司長期供應(yīng)苯乙烯類熱塑性彈性體軟塑料TPR和TPE材料，貨源穩(wěn)定，價格優(yōu)惠，歡迎來電洽談。
