在日常生活中的TPE材質(zhì)制品很多，應(yīng)用也還在不斷延伸。所以有很多網(wǎng)友加入到生產(chǎn)TPE制品行列中。但是有些網(wǎng)友是剛接觸TPE軟膠，對(duì)其物性參數(shù)和性能并不少了解，今天國豐橡塑就給大家科普一下。

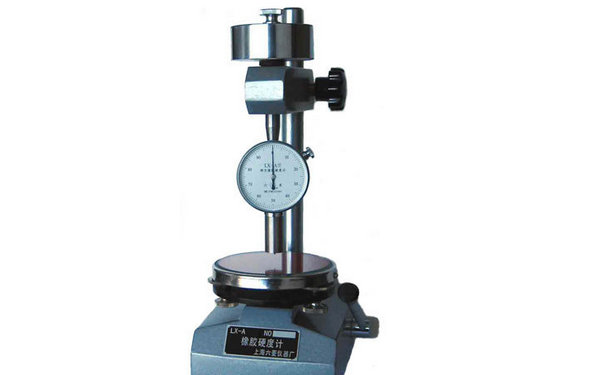

1、TPE軟膠的硬度所有物性參數(shù)中必要參數(shù)之一，采購TPE軟膠就離不開硬度。苯乙烯類熱塑性彈性體\TPE\TPR的硬度單位有邵氏硬度A與邵氏硬度D，一般0~100度用Shore A表示，超過100度以下用Shore D表示。TPE軟膠材料是0~20A，甚至0度以下，通常硬度30~80A，較高硬度90~120A。

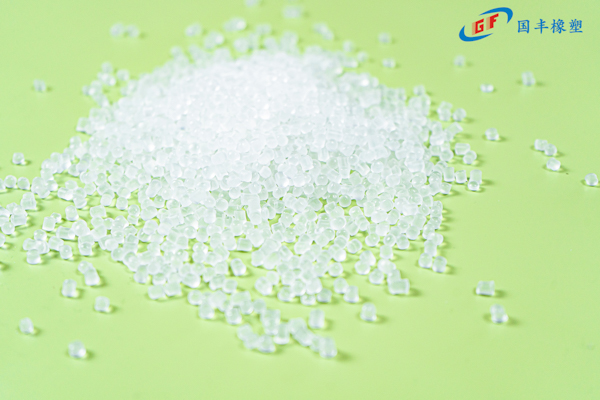

2、TPE軟膠物性之密度，TPE軟膠是由SEBS基材與其他混合物共混而成的彈性體顆粒，所以它密度越大，填充物就越多。可以在0.84~2.0g/cm3之間調(diào)整，通常注塑用的TPE軟膠密度在0.9~1.2g/cm3左右，一些特殊的TPE軟膠密度小或者超高。密度提升，可降低產(chǎn)品成本，但拉伸強(qiáng)度及彈性，耐磨性均會(huì)有所下降。

3、TPE軟膠物性之拉伸強(qiáng)度，在拉伸試驗(yàn)中，試樣直至斷裂為止所受的蕞大拉伸應(yīng)力即為拉伸強(qiáng)度，在學(xué)術(shù)界稱之為抗拉強(qiáng)度，其結(jié)果以MPa表示。對(duì)于TPE軟膠，通常會(huì)測(cè)量一定的溫度，一定的伸長(zhǎng)率情況下，試片的拉伸強(qiáng)度。比如100%定伸，300%定伸，500%定伸。

4、TPE軟膠物性之斷裂伸長(zhǎng)率，伸長(zhǎng)率是指試樣在拉伸斷裂后，原始標(biāo)距的伸長(zhǎng)與原始標(biāo)距之比的百分率。伸長(zhǎng)率是表示材料均勻變形或穩(wěn)定變形的重要參數(shù)。例如一款TPE軟膠的斷裂伸長(zhǎng)率為500%，則表示該TPE被拉伸到原來長(zhǎng)度的6倍長(zhǎng)度時(shí)發(fā)生斷裂。拉伸了5倍，伸長(zhǎng)率即為5/1*100%=500%，很多讀者可能都會(huì)認(rèn)為斷裂伸長(zhǎng)率500%，指的是試片被拉伸到原來長(zhǎng)度的5倍，這實(shí)際是錯(cuò)誤的。

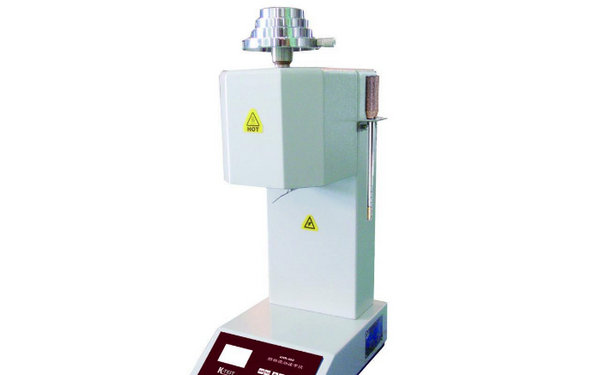

5、TPE軟膠物性之熔融指數(shù)，是一種TPE軟膠加工時(shí)的流動(dòng)性的數(shù)值。它是美國量測(cè)標(biāo)準(zhǔn)協(xié)會(huì)(ASTM)根據(jù)美國杜邦公司慣用的鑒定塑料特性的方法制定而成，其測(cè)試方法是先讓塑料粒在一定時(shí)間(10分鐘)內(nèi)、一定溫度及壓力(各種材料標(biāo)準(zhǔn)不同)下，融化成塑料流體，然后通過一直徑為2.095mm圓管所流出的克(g)數(shù)。其值越大，表示該塑膠材料的加工流動(dòng)性越佳，反之則越差。常見測(cè)試條件：190℃,2.16千克;190℃,5千克等。熔融指數(shù)單位：g/10min，測(cè)量設(shè)備：熔指測(cè)量?jī)x。
